توضیحات
موارد کاربرد:
1- استفاده بر روی انواع تابلو برق های اضطراری و توزیع
2- مولد های برق مانند موتور برق و دیزل ژنراتور ها
3- انواع اینورتر ها و مبدل ها
توضیح: از این چراغ سیگنال نمیتوان به صورت مستقیم برای اندازه گیری خروجی کنترل دور استفاده نمود.
JBH این محصول و محصولات دیگر خود اعم از چراغ سیگنال فرکانس متر را با 3 سال گارانتی تعویض کالا ارائه میدهد.
|
دامنه اندازه گیری
|
رنگ
|
نام کالا
|
شکل
|
|---|---|---|---|
|
|
|
|
|
|
20 … 75 Hz
|
 |

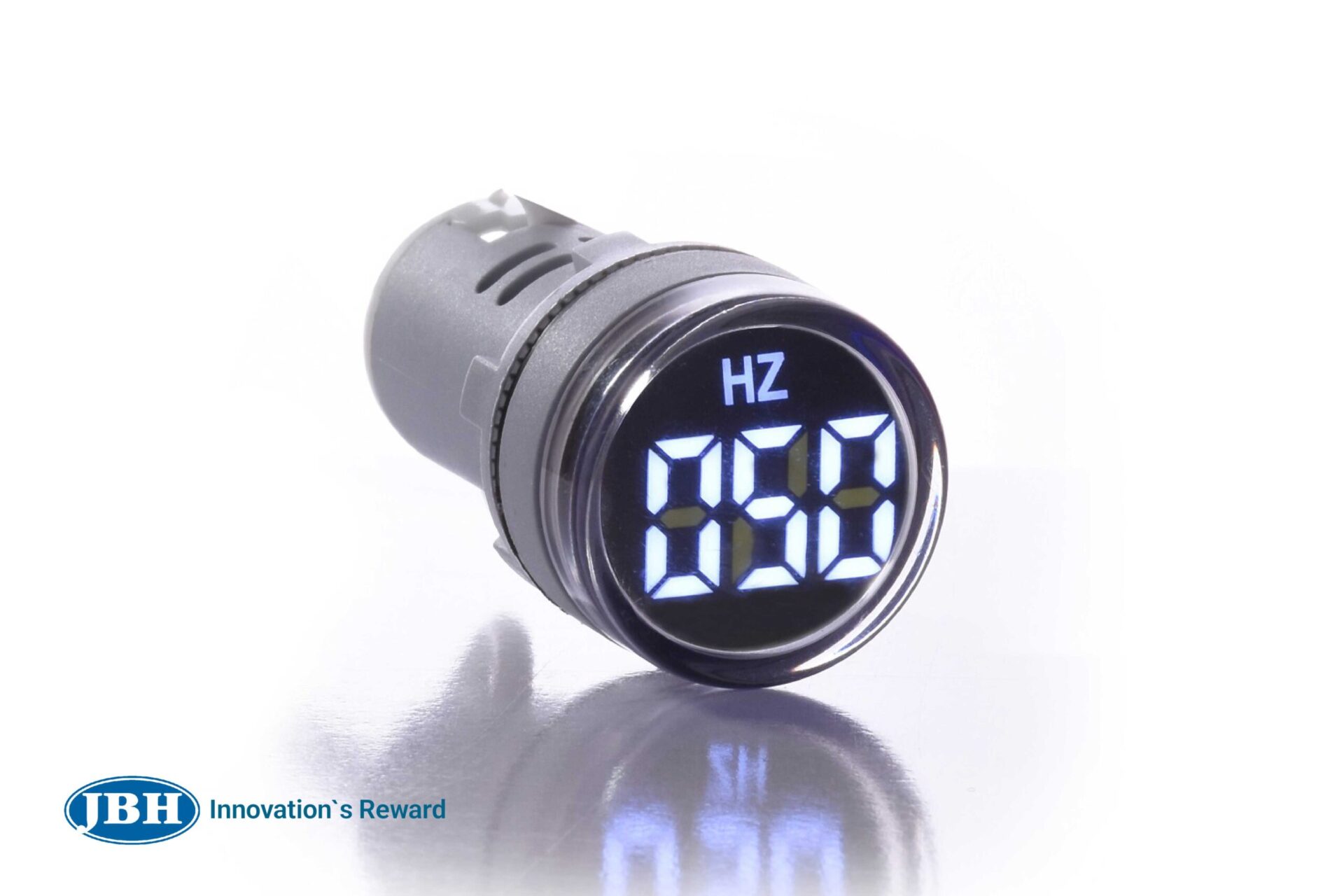

فرکانس متر سیگنالی
|
 |
نحوه سیم بندی:
نحوه سیمبندی و مشخص کردن پورتها بسیار حائز اهمیت است. در تصویر زیر با نحوه سیمبندی این مدل از چراغ سیگنال آشنا میشوید.
ابعاد چراغ سیگنال فرکانس متر
شرایط کاری چراغ سیگنال فرکانس متر
|
No
|
description
|
|---|---|
|
|
|
|
1
|
ambient temperature: -25°C…70°C
|
|
2
|
relative humidity: ≤98%
|
|
3
|
nomally workable when vibration frequency is 2-80Hz with acceleration of.0.7g
|
|
4
|
pollution degree is 3 , installation group is III
|
|
5
|
marked can work at damp-heat environment
|
مشخصات چراغ سیگنال فرکانس متر
|
No
|
description
|
|---|---|
|
|
|
|
1
|
Accuracy: 1%
|
|
2
|
Colour: Red – Yellow – Green – Withe – Blue
|
|
3
|
shape of signaling unit head : Round
|
|
4
|
Body material: Flame Retardant plastic
|
|
5
|
IP(degree of protection): IP65(front face) confiming to IEC 60529
|
|
6
|
Weight: 0.02 Kg
|
|
7
|
Tightening torque: 0.8 …. 1 N.m conforming to EN 60947-1
|
|
8
|
Body Dimention: Diameter: 22 mm Height: 50.5 mm
|
|
9
|
Terminals description ISO n°1 : (X1-X2) PL
|
|
10
|
Power frequency withstand voltage: 2.5kv / 1min (effective AC value)
|
|
11
|
insulation resistance: 22MQ
|
|
12
|
Allowable voltage fluctuation: ±20%
|
|
13
|
Continuous operating life: ≥30000H
|
|
14
|
Brigtnss: > 100cd/ m²
|
|
15
|
Protection degree of the head IP65, IP67 is available on request
|
|
16
|
Applicable standard: IEC60947-5-1
|
|
17
|
Applying frequency: AC50-60Hz.professional control of button switch indicator light
|
