نحوه کارکرد محافظ ولتاژ تک فاز
نحوه کارکرد محافظ ولتاژ تک فاز در JBH بدین صورت است در صورت تجاوز مقادیر اندازه گیری شده ولتاژ از محدوده تنظیم شده ،دستگاه مطابق زمان تنظیم شده برق خروجی را قطع کرده و در صورت رفع خطا دوباره برق خروجی را پس از زمان تعیین شده وصل می نماید.
نواع حفاظت
قابلیتها
موارد کاربرد محافظ ولتاژ تک فاز
1- خانگی : جایگزین یک عدد به صورت مرکزی در جعبه فیوز به جای استفاده از محافظ های برق سیار
2- صنعتی : ماشین آلات صنعتی – موتورهای الکتریکی – تابلو برق – کمپرسور – CNC و لیزر – ماینرها (مصارف تکفاز)
3- کشاورزی : انواع پمپهای کفکش و آبیاری (مصارف تکفاز)
طریقه نصب محافظ ولتاژ تک فاز
نکات نصب محافظ ولتاژ تک فاز
1- توصیه میشود جهت نصب و تنظیمات از فرد متخصص استفاده شود
2- توصیه میشود قبل از نصب محافظ ولتاژ از یک عدد فیوز مینیاتوری اصلی و محافظ نشتی جریان استفاده شود.
3- مطابق شکل فوق فاز ورودی به L و نول ورودی به N متصل شود و به همین ترتیب نول خروجی به شمش نول و فاز خروجی به ورودی فیوزهای مینیاتوری وصل شود.
4- جهت اتصال سیم به دستگاه حتماً از سر سیم مناسب استفاده گردد
5- از محکم بودن اتصالات اطمینان حاصل کنید زیرا شل بودن اتصالات باعث ایجاد گرما و حریق میگردد.
6- توصیه میشود به صورت سالانه توسط شستی پاور با یک بار قطع و وصل از صحت عملکرد رله خروجی اطمینان حاصل کنید.
ابعاد دستگاه محافظ ولتاژ تک فاز JBH

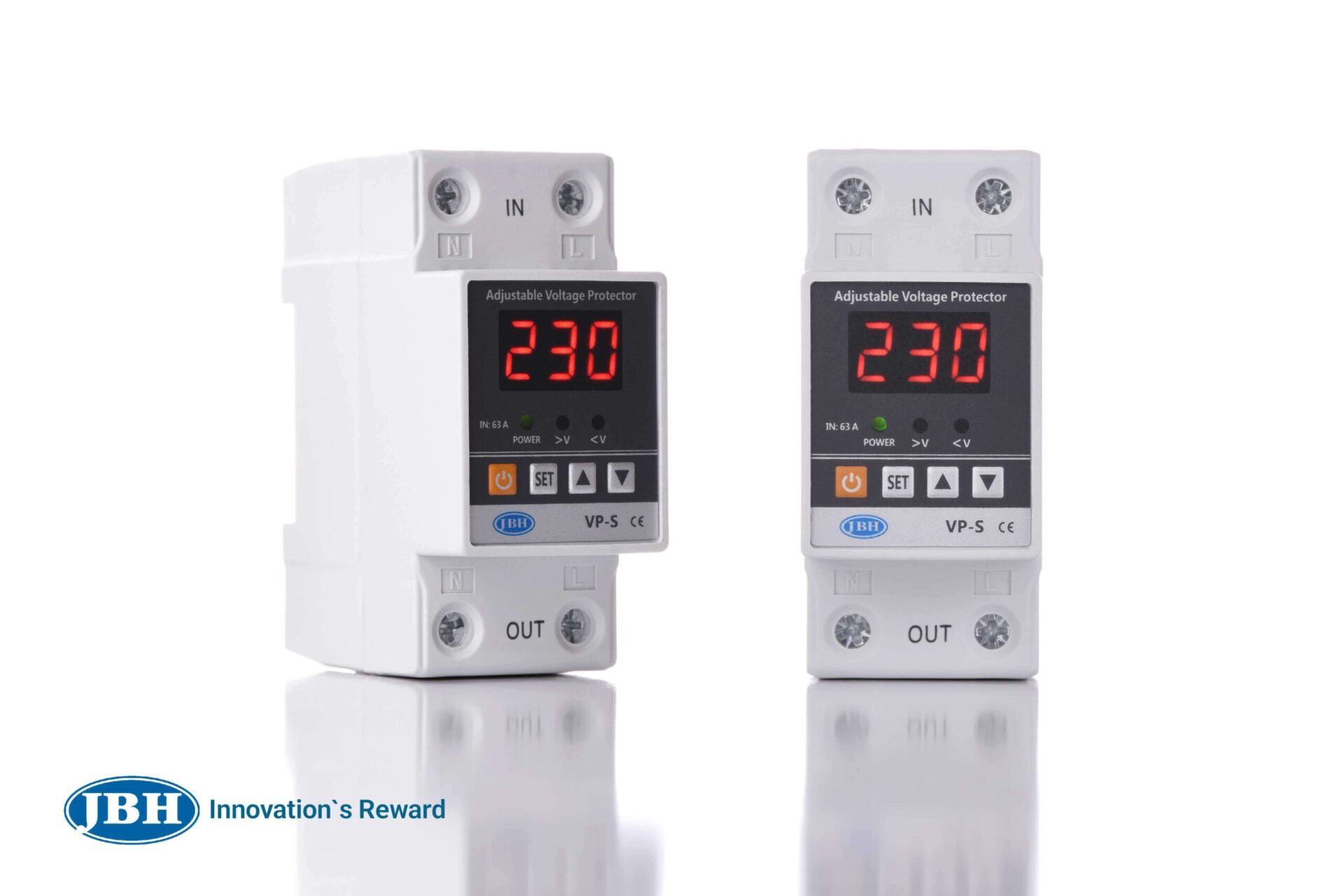

مشخصات ظاهری دستگاه محافظ ولتاژ تک فاز JBH
منحنی قطع دستگاه ولتاژ
T: زمان راه اندازی اولیه U1: میزان اضافه ولتاژ tU1: زمان عملکرد قطع اضافه ولتاژ U2: مقدار ریکاوری اضافه ولتاژ tU2: زمان تاخیر در وصل اضافه ولتاژ U3: میزان افت ولتاژ tU3: زمان تاخیر در قطع افت ولتاژ U4: مقدار ریکاوری افت ولتاژ tU4: زمان تاخیر در وصل افت ولتاژ Uc: کالیبره ولتاژ
نحوه رفع خطا و عیب یابی
اگر محافظ توسط شخص غیر فنی تنظیم شده باشد با فشار دکمه پایین به مدت 15 ثانیه محافظ به تنظیمات پیش فرض اولیه برمیگردد اگر مشکل حل نشد مراحل زیر بررسی شود.
|
ردیف
|
شرح
|
پارامتر
|
کد
|
پیش فرض
|
شرح
|
|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
1-1
|
محافظ به تکرار قطع میکند
|
حد بالای ولتاژ چک شود
|
u1
|
245
|
ممکن است ولتاژ خط بالای 245 ولت باشد مطابق استاندارد این عدد تا 255 ولت قابل افزایش میباشد
|
|
1-2
|
محافظ به تکرار قطع میکند
|
حد پایین ولتاژ چک شود
|
u3
|
200
|
ممکن است ولتاژ خط زیر 200 ولت باشد مطابق استاندارد این عدد تا 170 ولت قابل کاهش میباشد
|
|
2-1
|
محافظ قطع نمیکند
|
تست رله به صورت دستی
|
شستی پاور
|
|
با فشار دکمه پاور وضعیت قطع و وصل رله را چک کنید در صورت عدم قطع به واحد گارانتی مراجعه کنید
|
|
2-2
|
محافظ قطع نمیکند
|
حد بالای ولتاژ چک شود
|
u1
|
245
|
میتوان ولتاژ حد بالا را تا 235 ولت کاهش داد جهت حفاظت های بسیار خاص
|
|
2-3
|
محافظ قطع نمیکند
|
حد پایین ولتاژ چک شود
|
u3
|
200
|
میتوان ولتاژ حد پایین را تا 215 ولت افزایش داد جهت حفاظت های بسیار خاص
|
|
2-4
|
محافظ قطع نمیکند
|
زمان تاخیر در قطع حد بالا
|
tu1
|
0.1
|
این پارامتر را زیر 1 ثانیه تنظیم کنید
|
|
2-5
|
محافظ قطع نمیکند
|
زمان تاخیر در قطع حد پایین
|
tu3
|
3
|
این پارامتر را زیر 3 ثانیه تنظیم کنید
|
|
3-1
|
محافظ قطع کرده ولی وصل مجدد نمیکند
|
ولتاژ ریکاوری حد بالا چک شود
|
u2
|
240
|
این پارامتر را 5 الی 10 ولت کمتر از پارامتر U1 تنظیم کنید
|
|
3-2
|
محافظ قطع کرده ولی وصل مجدد نمیکند
|
زمان تاخیر در وصل حد بالا چک شود
|
tu2
|
60
|
این پارامتر را زیر 240 ثانیه تنظیم کنید
|
|
3-3
|
محافظ قطع کرده ولی وصل مجدد نمیکند
|
ولتاژ ریکاوری حد پایین چک شود
|
u4
|
205
|
این پارامتر را 5 الی 10 ولت بیشتر از پارامتر U3 تنظیم کنید
|
|
3-4
|
محافظ قطع کرده ولی وصل مجدد نمیکند
|
زمان تاخیر در وصل حد پایین چک شود
|
tu4
|
60
|
این پارامتر را زیر 240 ثانیه تنظیم کنید
|
|
4
|
ولتاژ محافظ با ولتاژ برق شهر متفاوت است
|
کالیبره ولتاژ
|
uc
|
0
|
با افزایش یا کاهش پله ای میتوان با دقت بالا ولتاژ را کالیبره کرد
|
|
5
|
در زمان راه اندازی رله محافظ بدون تاخیر یا با تاخیر زیاد وصل میشود
|
چک کردن زمان راه اندازی
|
t
|
60
|
این پارامتر را زیر 240 ثانیه تنظیم کنید
|
