توضیحات
موارد کاربرد:
1- جایگزین مناسب به جای چراغ سیگنال های معمولی بر روی انواع تابلو برق DC
2- استفاده بر روی انواع دستگاه های ولتاژ مستقیم مانند UPS و اینورترها و منابع تغذیه DC
3- استفاده به جای انواع تسترهای ولتاژ DC
4- سیستم های سولار
|
دامنه اندازه گیری
|
رنگ
|
نام کالا
|
شکل
|
|---|---|---|---|
|
|
|
|
|
|
5 … 100 VDC
|
 |

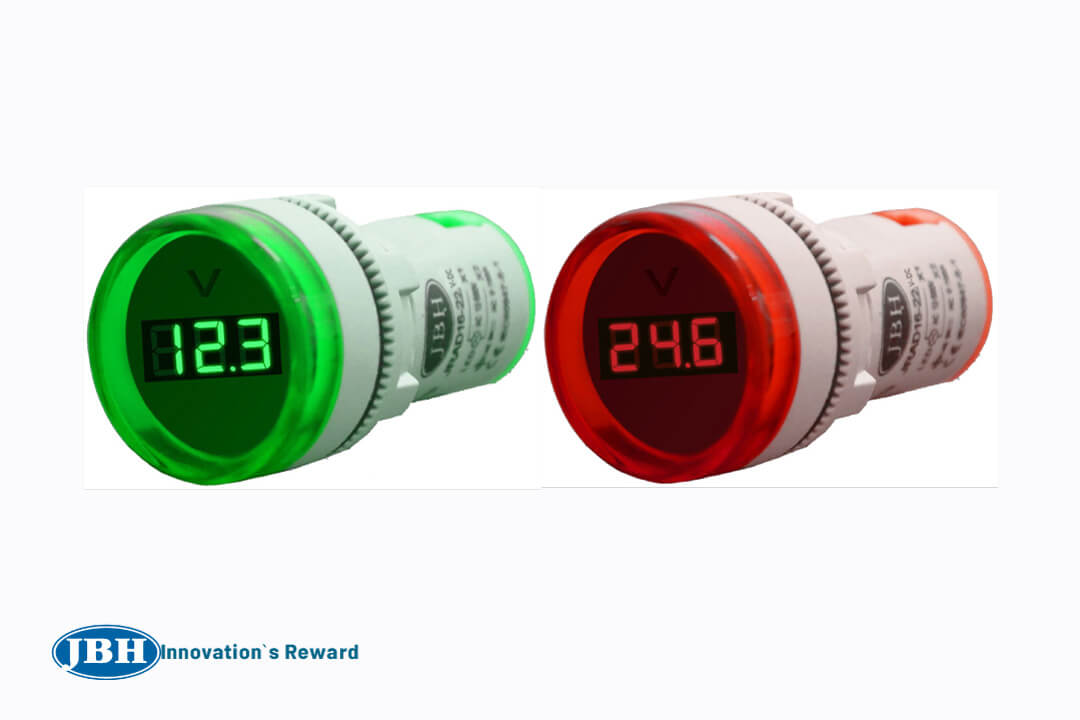

ولت متر سیگنالی DC
|
 |
نحوه سیم بندی ولتمتر DC
نحوه نصب چراغ سیگنال ولت متر DC
نحوه نصب ولت متر DC بسیار آسان است؛ اما بهتر است اگر مهارت فنی کافی ندارید نصب این محصول را به کارشناسان ماهر این حوزه بسپارید؛ زیرا در صورت بروز هرگونه اختلال ضمن آسیبهای مالی خسارات جانی بسیاری نیز بوجود خواهد آمد؛ در نتیجه توصیه میشود از افراد خبره برای نصب ولت متر DC کمک بگیرید.
برای نصب یک ولت متر سیگنالی، V+ را به پایه x1 و GND را به پایه x2 وصل کنید؛ در ضمن جابجایی پایهها مجاز نبوده و چراغ سیگنال روشن نمیشود؛ ولی بدان معنا نیست که با اتصال اشتباه آسیبی به چراغ سیگنال وارد شود.
ابعاد ولت متر DC
شرایط کاری ولت متر dc
|
No
|
description
|
|---|---|
|
|
|
|
1
|
ambient temperature: -25°C…70°C
|
|
2
|
relative humidity: ≤98%
|
|
3
|
nomally workable when vibration frequency is 2-80Hz with acceleration of.0.7g
|
|
4
|
pollution degree is 3 , installation group is III
|
|
5
|
marked can work at damp-heat environment
|
مشخصات فنی چراغ سیگنال ولت متر DC
|
No
|
description
|
|---|---|
|
|
|
|
1
|
Accuracy: 1%
|
|
2
|
Colour: Red – Yellow – Green – Withe – Blue
|
|
3
|
shape of signaling unit head : Round
|
|
4
|
Body material: Flame Retardant plastic
|
|
5
|
IP(degree of protection): IP65(front face) confiming to IEC 60529
|
|
6
|
Weight: 0.02 Kg
|
|
7
|
Tightening torque: 0.8 …. 1 N.m conforming to EN 60947-1
|
|
8
|
Body Dimention: Diameter: 22 mm Height: 50.5 mm
|
|
9
|
Terminals description ISO n°1 : (X1-X2) PL
|
|
10
|
Power frequency withstand voltage: 2.5kv / 1min (effective AC value)
|
|
11
|
insulation resistance: 22MQ
|
|
12
|
Allowable voltage fluctuation: ±20%
|
|
13
|
Continuous operating life: ≥30000H
|
|
14
|
Brigtnss: > 100cd/ m²
|
|
15
|
Protection degree of the head IP65, IP67 is available on request
|
|
16
|
Applicable standard: IEC60947-5-1
|
|
17
|
Applying frequency: AC50-60Hz.professional control of button switch indicator light
|
