توضیحات
موارد کاربرد:
1- استفاده جهت شمارش قطع و وصل انواع دستگاه ها
2- شمارش انواع پروسه های کاری
3- نصب بر روی انواع دستگاه های تستر

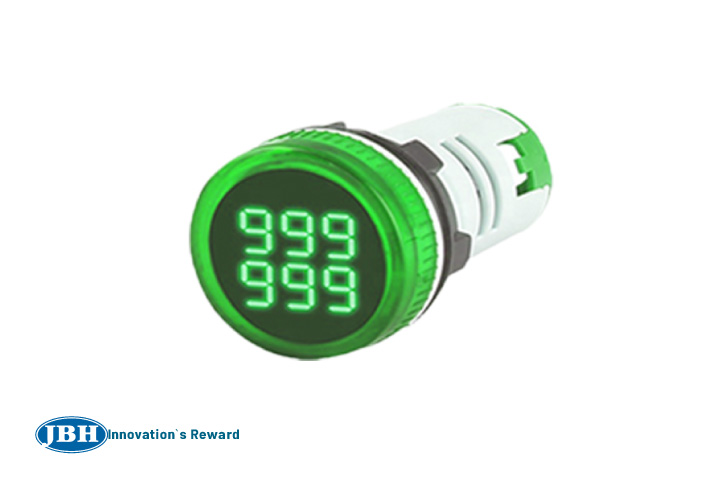

کاربرد اصلی چراغ سیگنال شمارنده یا کانتر شمارش است کاربرد چراغ سیگنال شمارنده JBH را میتوان تحت یک مثال توضیح داد.
در یک کارخانه تولید واشر پرسهای ضربهای را در نظر بگیرد که هر یک تعداد معینی محصول واشر تولید میکنند. این مدل چراغ سیگنال میتواند هر یک از ضربههایی که زده میشود و یک واشر تولید میشود را شمارش کند و در پایان روز مشخص کند که از این محصول چه تعداد تولید شده است.
|
دامنه اندازه گیری
|
رنگ
|
نام کالا
|
شکل
|
|---|---|---|---|
|
|
|
|
|
|
999H…0
|
 |
کانتر سیگنالی (شمارنده)
|
 |
سیم بندی چراغ سیگنال کانتر (شمارنده)
ابعاد چراغ سیگنال شمارنده
شرایط کاری چراغ سیگنال شمارنده
|
No
|
description
|
|---|---|
|
|
|
|
1
|
ambient temperature: -25°C…70°C
|
|
2
|
relative humidity: ≤98%
|
|
3
|
nomally workable when vibration frequency is 2-80Hz with acceleration of.0.7g
|
|
4
|
pollution degree is 3 , installation group is III
|
|
5
|
marked can work at damp-heat environment
|
مشخصات فنی چراغ سیگنال شمارنده
|
No
|
description
|
|---|---|
|
|
|
|
1
|
Colour:Green
|
|
2
|
shape of signaling unit head : Round
|
|
3
|
Body material: Flame Retardant plastic
|
|
4
|
IP(degree of protection): IP65(front face) confiming to IEC 60529
|
|
5
|
Weight: 0.02 Kg
|
|
6
|
Tightening torque: 0.8 …. 1 N.m conforming to EN 60947-1
|
|
7
|
Body Dimention: Diameter: 22 mm Height: 50.5 mm
|
|
8
|
Terminals description ISO n°1 : (X1-X2) PL
|
|
9
|
Power frequency withstand voltage: 2.5kv / 1min (effective AC value)
|
|
10
|
insulation resistance: 22MQ
|
|
11
|
Allowable voltage fluctuation: ±20%
|
|
12
|
Continuous operating life: ≥30000H
|
|
13
|
Brigtnss: > 100cd/ m²
|
|
14
|
Protection degree of the head IP65, IP67 is available on request
|
|
15
|
Applicable standard: IEC60947-5-1
|
|
16
|
Applying frequency: AC50-60Hz.professional control of button switch indicator light
|
