توضیحات
نحوه کارکرد
با برقدار شدن، سیگنال شروع به شمارش میکند و با قطع شدن تغذیه تایمر سیگنال هم متوقف میشود. حال اگر در حالت برقدار بودن برای یک لحظه سیم مشکی و قرمز سیگنال بهم برخورد کند شمارش متوقف میشود و با پالس بعد شروع به کار میکند و اگر به مدت طولانی تر اتصال برقرار شود تایمر ریست می گردد.
موارد کاربرد:
1- استفاده بر روی انواع موتورهای الکتریکی پمپ ها و کلیه تجهیزاتی که نیاز به تعریف سرویس و نگهداری دوره ای دارد.
2- مولد های برق مانند موتور برق و دیزل ژنراتور ها
در امر نگهداری و تعمیرات تجهیزات ، مدت زمان کارکرد یک شاخص بسیار کلیدی و اساسی میباشد .
برای درک بیشتر کاربرد آن به مثال زیر توجه کنید:
یک کمپرسور باد هر 500 ساعت نیاز به تعویض فیلتر دارد، با قرار دادن همین چراغ سیگنال ما میتوانیم سر موعد مشخص سرویس مورد نیاز را انجام دهیم.

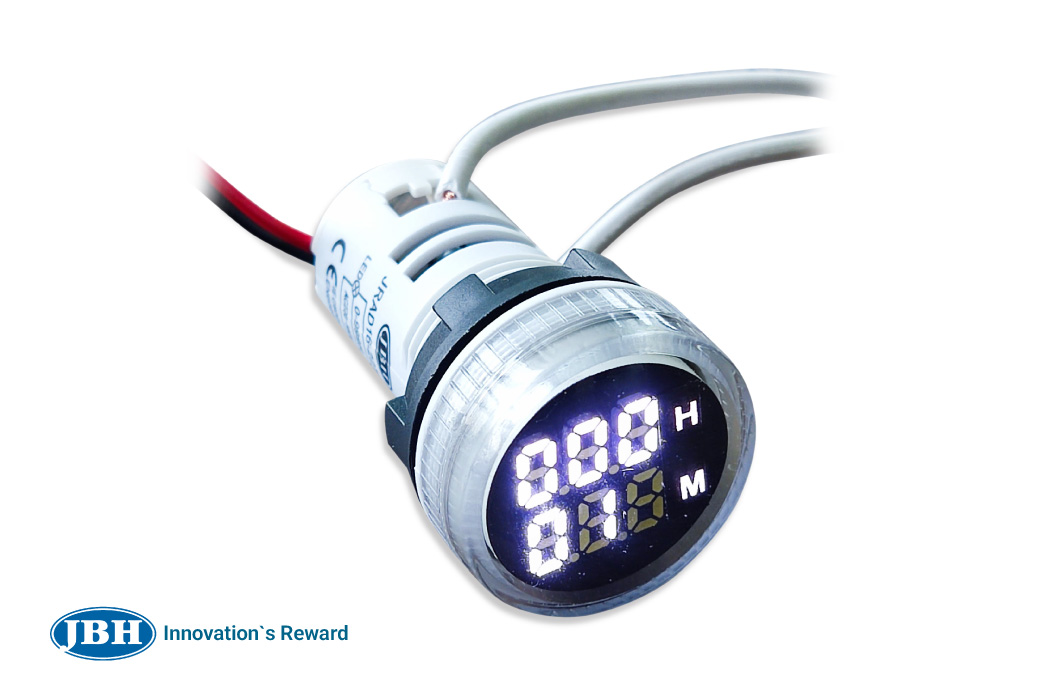

این چراغ سیگنال تایمر دو ردیف سون سگمنت دارد که سون سگمنت بالایی که کلمه h در آن نوشته شده است ساعت را نشان میدهد.
سون سگمنت پایین نیز که دارای حرف m است، نشان دهنده دقیقه است.
خرید این محصول و دیگر محصولات همچون چراغ سیگنال ولت آمپر از طریق سایت JBH امکان پذیر است.
|
دامنه اندازه گیری
|
رنگ
|
نام کالا
|
شکل
|
|---|---|---|---|
|
|
|
|
|
|
0…999H
|
 |
تایمر سیگنالی (ساعت کارکرد)
|
 |
نحوه سیم بندی:
همچنین سیم بندی این محصول بدین شکل است که در پشت این چراغ سیگنال پایههای x1 و x2 قابل مشاهده است که برای بحث تغذیه و شروع زمان سنجی قابل استفاده است؛ همچنین دو سیم از محصول خارج شده است که بحث ریست کردن را به عهده دارد.
ابعاد چراغ سیگنال تایمر
شرایط کاری چراغ سیگنال تایمر
|
No
|
description
|
|---|---|
|
|
|
|
1
|
ambient temperature: -25°C…70°C
|
|
2
|
relative humidity: ≤98%
|
|
3
|
nomally workable when vibration frequency is 2-80Hz with acceleration of.0.7g
|
|
4
|
pollution degree is 3 , installation group is III
|
|
5
|
marked can work at damp-heat environment
|
مشخصات فنی چراغ سیگنال تایمر
|
No
|
description
|
|---|---|
|
|
|
|
1
|
Accuracy: 0.2%
|
|
2
|
Colour:Withe
|
|
3
|
shape of signaling unit head : Round
|
|
4
|
Body material: Flame Retardant plastic
|
|
5
|
IP(degree of protection): IP65(front face) confiming to IEC 60529
|
|
6
|
Weight: 0.02 Kg
|
|
7
|
Tightening torque: 0.8 …. 1 N.m conforming to EN 60947-1
|
|
8
|
Body Dimention: Diameter: 22 mm Height: 50.5 mm
|
|
9
|
Terminals description ISO n°1 : (X1-X2) PL
|
|
10
|
Power frequency withstand voltage: 2.5kv / 1min (effective AC value)
|
|
11
|
insulation resistance: 22MQ
|
|
12
|
Allowable voltage fluctuation: ±20%
|
|
13
|
Continuous operating life: ≥30000H
|
|
14
|
Brigtnss: > 100cd/ m²
|
|
15
|
Protection degree of the head IP65, IP67 is available on request
|
|
16
|
Applicable standard: IEC60947-5-1
|
|
17
|
Applying frequency: AC50-60Hz.professional control of button switch indicator light
|
