توضیحات
مشخصات فنی:
محدوده اندازه گیری : 1 الی 100 آمپر
ولتاژ کاری : 20 الی 500 ولت AC
ترانس جریان : نوع حلقوی با کلاس دقت 1 – نسبت تبدیل 1000/1 آمپر – دارای قابلیت اندازه گیری جریان هجومی تا 600 آمپر – قابلیت عبور کابل تا سطح مقطع 35 میلیمتر مربع – اتصال سوکتی- طول سیم : 33 سانتی متر قابلیت افزایش طول سیم
انواع : دو مدل گرد و مربع
رنگ : موجود در 5 رنگ – قرمز – زرد – سبز – سفید – آبی
ابعاد برش : پانچ گرد سایز22 میلیمتر (استاندارد چراغ سیگنال)
موارد کاربرد:
1- جایگزین مناسب به جای چراغ سیگنال معمولی بر روی انواع تابلو برق اصلی و فرعی و MCC (موتورخانه)
2- استفاده بر روی انواع دستگاه های سه فاز (3 عدد ) و تک فاز مانند انواع الکتروموتورها – مولد های برق – ماینرها و …
3- استفاده به جای انواع تسترهای جریان
|
دامنه اندازه گیری
|
رنگ
|
نام کالا
|
شکل
|
|---|---|---|---|
|
|
|
|
|
|
1 … 100 A
|
 |

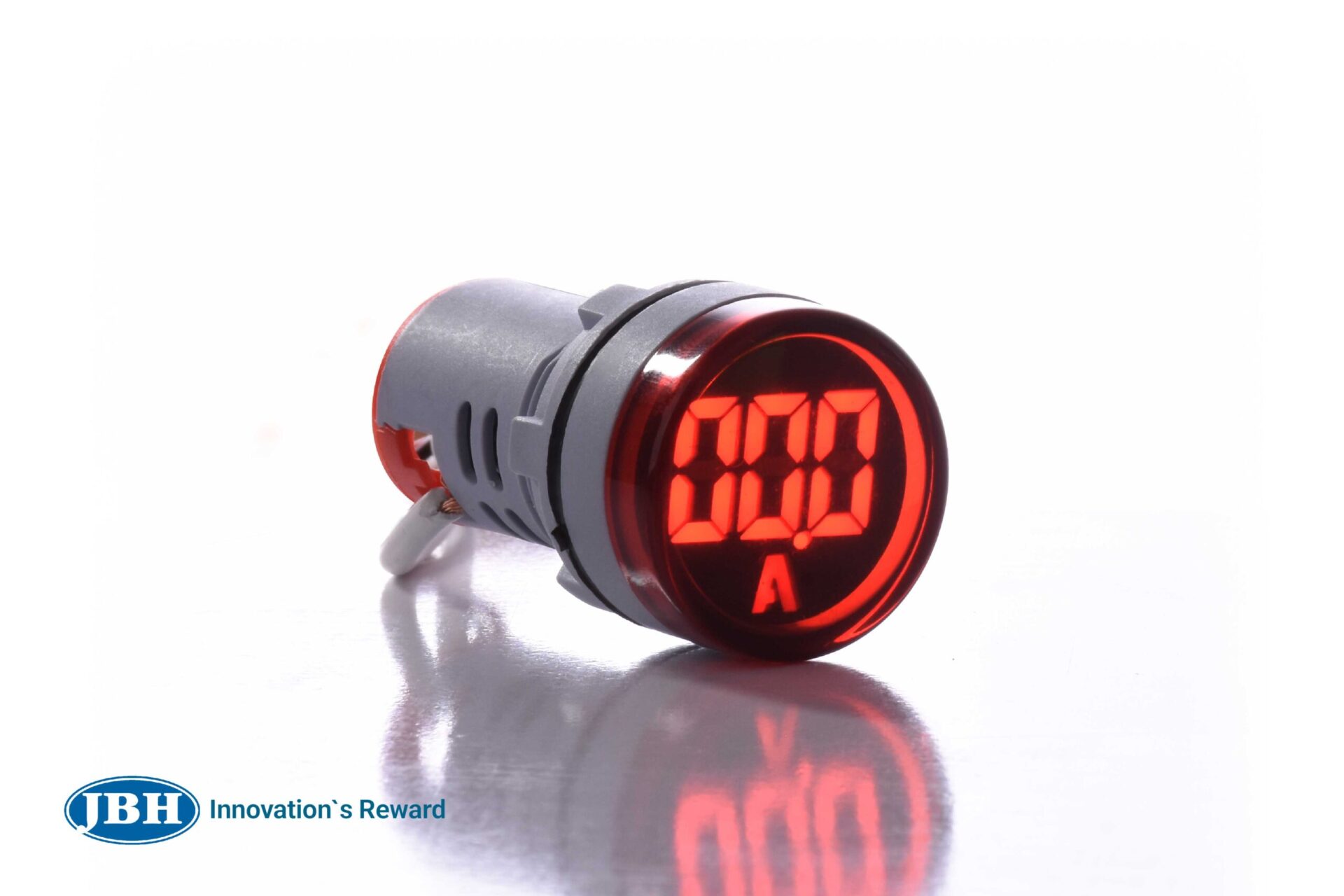

آمپر متر سیگنالی AC
|
 |
نحوه نصب چراغ سیگنال آمپر متر
برای روشن کردن چراغ سیگنال آمپرمتر JBH، ولتاژی بین۲۰ تا ۵۰۰ ولت به پایههای X1 و X2 وارد کنید تا دستگاه روشن شود و جریان را صفر آمپر نشان دهد. برای اندازه گیری و نشان دادن جریان، کافیست ترانس جریان (ct) را به بدنه چراغ سیگنال
وصل کرده؛ سپس سیم فازی را که مایل به اندازه گیری جریان آن هستید را از داخل ترانس جریان عبور دهید.
نحوه سیم بندی آمپرمتر سیگنالی
چراغ سیگنالهای آمپرمتر در دو مدل گرد و مربع به بازار عرضه شدهاند که در ادامه ابعاد آنها را بررسی میکنیم.
تنها تفاوت چراغ سیگنال آمپرمتر مربعی با گرد، تفاوت در قاب جلو و قیمت آن است. به لحاظ کارایی نیز موارد مصرف و مشخصات فنی دقیقا مشابه با تیپ گرد است.
ابعاد چراغ سیگنال آمپرمتر
-
مدل گرد
-
مدل مربع
شرایط کاری چراغ سیگنال آمپرمتر
|
No
|
description
|
|---|---|
|
|
|
|
1
|
ambient temperature: -25°C…70°C
|
|
2
|
relative humidity: ≤98%
|
|
3
|
nomally workable when vibration frequency is 2-80Hz with acceleration of.0.7g
|
|
4
|
pollution degree is 3 , installation group is III
|
|
5
|
marked can work at damp-heat environment
|
مشخصات فنی آمپرمتر سیگنالی
|
No
|
description
|
|---|---|
|
|
|
|
1
|
Accuracy: 1%
|
|
2
|
Colour: Red – Yellow – Green – Withe – Blue
|
|
3
|
shape of signaling unit head : Round – square
|
|
4
|
Body material: Flame Retardant plastic
|
|
5
|
IP(degree of protection): IP65(front face) confiming to IEC 60529
|
|
6
|
Weight: 0.02 Kg
|
|
7
|
Tightening torque: 0.8 …. 1 N.m conforming to EN 60947-1
|
|
8
|
Body Dimention: Diameter: 22 mm Height: 50.5 mm
|
|
9
|
CT Dimention: Diameter: Inner 15mm-outer 30 mm Cable Length: 30 Cm-100 Cm (as req)
|
|
10
|
Terminals description ISO n°1 : (X1-X2) PL
|
|
11
|
Power frequency withstand voltage: 2.5kv / 1min (effective AC value)
|
|
12
|
insulation resistance: 22MQ
|
|
13
|
Allowable voltage fluctuation: ±20%
|
|
14
|
Continuous operating life: ≥30000H
|
|
15
|
Brigtnss: > 100cd/ m²
|
|
16
|
CTI≥600
|
|
17
|
Protection degree of the head IP65, IP67 is available on request
|
|
18
|
Applicable standard: IEC60947-5-1
|
|
19
|
Applying frequency: AC50-60Hz.professional control of button switch indicator light
|
