توضیحات
موارد کاربرد
1- اندازه گیری دمای داخلی تابلو
2- اندازه گیری دمای محیط کار – آزمایشگاه – گلخانه – و …
3- اندازه گیری دمای تجهیزات مانند الکتروموتورها و ماینر ها و …
خرید عمده این محصول و محصولات دیگری چون چراغ سیگنال آمپر متر با قیمت ویژه از مجموعه JBH امکان پذیر است.
|
دامنه اندازه گیری
|
رنگ
|
نام کالا
|
شکل
|
|---|---|---|---|
|
|
|
|
|
|
-20 … 190 C
|
 |

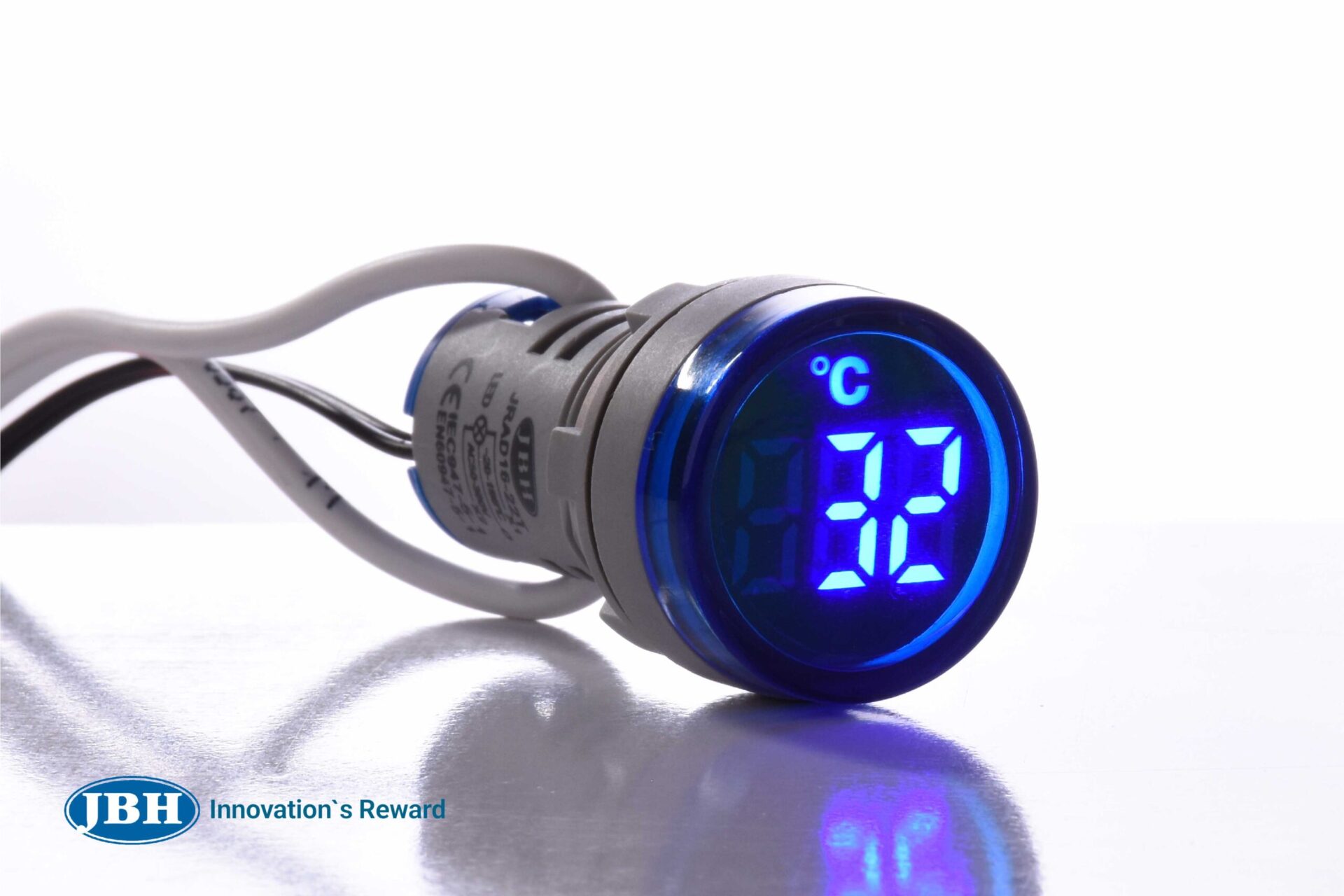

دماسنج سیگنالی
|
 |
نحوه سیم بندی
برای اینکه چراغ سیگنال ترمومتر روشن شود لازم است تغذیه 220 ولت را به پایههای X1 و X2 متصل کنید؛ در لحظه اول به دلیل عدم اتصال سنسور دما را ۲۰- درجه نشان میدهد و پس از اینکه سنسور مربوطه را به بدنه سیگنال وصل شود دما به صورت دقیق نمایش داده میشود
نکته: دقت داشته باشید که فقط باید قسمت فلزی سنسور را در محیط مورد آزمایش قرار دهید.
ابعاد چراغ سیگنال ترمومتر
شرایط کاری چراغ سیگنال ترمومتر
|
No
|
description
|
|---|---|
|
|
|
|
1
|
ambient temperature: -25°C…70°C
|
|
2
|
relative humidity: ≤98%
|
|
3
|
nomally workable when vibration frequency is 2-80Hz with acceleration of.0.7g
|
|
4
|
pollution degree is 3 , installation group is III
|
|
5
|
marked can work at damp-heat environment
|
مشخصات فنی چراغ سیگنال دما JBH
|
No
|
description
|
|---|---|
|
|
|
|
1
|
Accuracy: 1%
|
|
2
|
Colour: Red – Yellow – Green
|
|
3
|
shape of signaling unit head : Round
|
|
4
|
Body material: Flame Retardant plastic
|
|
5
|
IP(degree of protection): IP65(front face) confiming to IEC 60529
|
|
6
|
Weight: 0.02 Kg
|
|
7
|
Tightening torque: 0.8 …. 1 N.m conforming to EN 60947-1
|
|
8
|
Body Dimention: Diameter: 22 mm Height: 50.5 mm
|
|
9
|
sensor type : NTC
|
|
10
|
Terminals description ISO n°1 : (X1-X2) PL
|
|
11
|
Power frequency withstand voltage: 2.5kv / 1min (effective AC value)
|
|
12
|
insulation resistance: 22MQ
|
|
13
|
Allowable voltage fluctuation: ±20%
|
|
14
|
Continuous operating life: ≥30000H
|
|
15
|
Brigtnss: > 100cd/ m²
|
|
16
|
Protection degree of the head IP65, IP67 is available on request
|
|
17
|
Applicable standard: IEC60947-5-1
|
|
18
|
Applying frequency: AC50-60Hz.professional control of button switch indicator light
|
