توضیحات

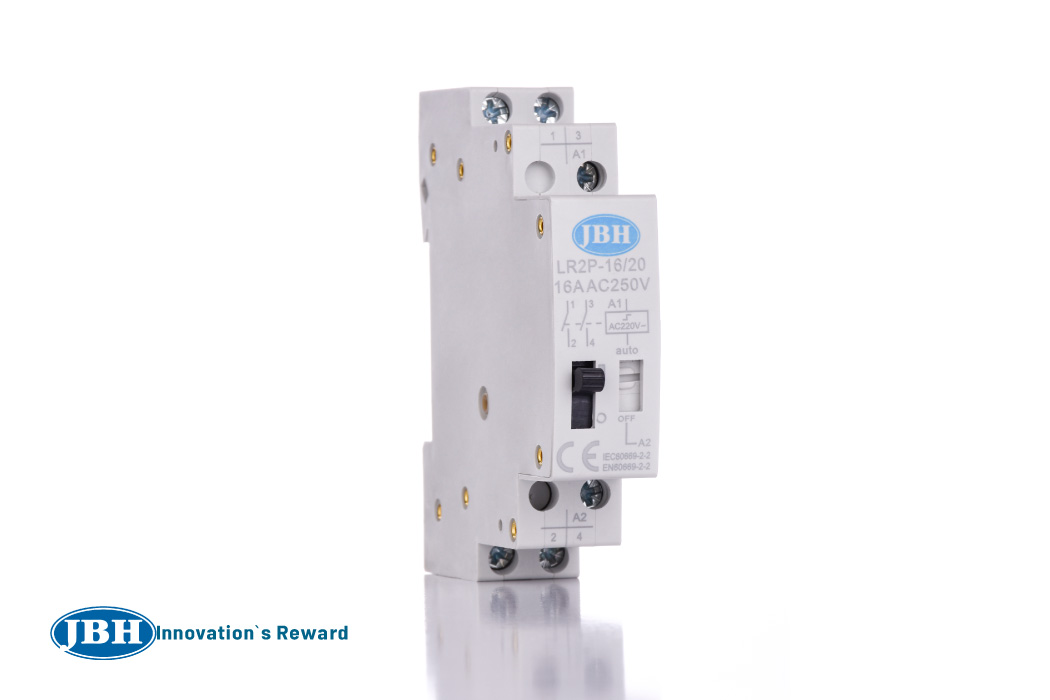

لیست مدل های رله ضربهای دستی اتوماتیک JBH موجود در فروشگاه الکتروژنکو همراه با کد محصول به شرح زیر می باشد:
کد محصول |
محصول |
RL21620A |
رله ضربه 2پل 220ولت دستی / اتوماتیک 16آمپر – 2باز |
RL21611A |
رله ضربه 2پل 220ولت دستی / اتوماتیک 16آمپر – 1باز 1بسته |
RL21620D |
رله ضربه 2پل 24ولت دی سی دستی / اتوماتیک 16آمپر – 2باز |
RL21611D |
رله ضربه 2پل 24ولت دی سی دستی / اتوماتیک 16آمپر – 1باز 1بسته |
نحوه کارکرد
1- برای قطع و وصل به صورت دستی از کلید روی رله استفاده میکنیم .
2- زمانی که دیپ سوئیچ (سوییچ داخلی) در وضعیت Auto میباشد ، با هر بار برقدار شدن لحظه ای بوبین های A1 و A2 رله در حالت وصل و قطع قرار میگیرد .
3- زمانی که دیپ سوئیچ (سوییچ داخلی) در وضعیت O باشد ،کنتاکت ها در وضعیت بی برق قرار میگیرند و با برقدار شدن بوبینهای A1 و A2 هم تغییری در وضعیت کنتاکتور پدید نمی آید.
اگر قصد خرید انواع رله ضربهای را دارید میتوانید از طریق سایت jbh ثبت سفارش کنید. در این سایت میتوانید با انواع رلههای حفاظتی چون رله شیشهای، رله یخچال، رله الکترونیکی ssr و انواع دیگر آشنا شوید و کاربرد و ماهیت آنها آشنا شوید.
مزایا
1- کاهش سیم بندی و مدار فرمان
2- عمر طولانی تر نسبت به رله های دائم تحریک
3- کاهش حرارت در تابلو و جعبه فیوز
4- کاربری آسان و نصب سریع
موارد کاربرد
1- خانگی: نصب در جعبه فیوز بعد از فیوز مینیاتوری جهت انجام قطع و وصل روشنایی به صورت ریموت و از چند نقطه
2- مجتمع های مسکونی: روشنایی عمومی و مشاعات و هوشمند سازی BMS
قابلیت ها
جدول مشخصات کالا
|
دیاگرام
|
وضعیت کنتاکت
|
ولتاژ بوبین(تغذیه)
|
رنج جریانی
|
نام محصول
|
شکل
|
|---|---|---|---|---|---|
|
|
|
|
|
|
|
 |
2NO
|
220VAC 24VDC
|
AC-7b : 5A
AC-7a : 16A |
رله ضربه جریان Impulse relay
|
 |
 |
1NO+1NC
|
220VAC 24VDC
|
AC-7b : 5A
AC-7a : 16A |
رله ضربه جریان Impulse relay
|
|
جدول انتخاب رله
Technical data مشخصات فنی
|
No
|
description
|
|---|---|
|
|
|
|
1
|
Voltage supply: 180-250 Vac- 12…24VDC
|
|
2
|
operating temperature: -40 … +70 Celsius
|
|
3
|
frequency : 50Hz/60Hz
|
|
4
|
Power Consumption : < 1.5W
|
|
5
|
electrical life: 100.000 times
|
|
6
|
Mechanical life: 1.000.000 times
|
|
7
|
Standard : IEC60947 – En 61095
|
|
8
|
rated insulation voltage: 500 Vac
|
|
9
|
protection deegre: IP40 Device in modular enclosure & IP20 Device only
|
|
10
|
Install way: DIN-rail mounting
|
|
11
|
Warranty : 3 years
|
|
12
|
humidity : <95% at 55 Celsius
|
|
13
|
category : AC7-a
|
|
14
|
action time: <300ms
|
|
15
|
“Installation conditions: The installation position shall be vertical, and the inclination in each direction shall not exceed ± 5°”
|
|
16
|
“Adtion conditions : Pull in voltage under operating conditions (85% – 110%) Us; The release voltage is (20% – 75%) Us.”
|
نکات نصب
1- توصیه میشود جهت نصب و تنظیمات از فرد متخصص استفاده شود
2- توصیه میشود قبل از رله یک عدد فیوز مینیاتوری استفاده شود.
3- سیم های قدرت ورودی به ترمینال های 1 و 3 و سیم های قدرت خروجی به ترمینال های 2و4 متصل شود
4- سیم فرمان به ترمینال A1 و سیم نول به ترمینال A2 متصل شود.
5- نکته مهم فرمان به صورت لحظه ای یا پالس به رله منتقل میشود و به هیچ عنوان نمی بایست برق دائم بر روی بوبین قرار بگیرد.
6- جهت اتصال سیم به دستگاه حتماً از سر سیم مناسب استفاده گردد
7- از محکم بودن اتصالات اطمینان حاصل کنید زیرا شل بودن اتصالات باعث ایجاد گرما و حریق میگردد.
ابعاد: out line Dimention
|
نمای کنار(عرض)
|
نمای بغل
|
نمای بالا
|
|---|---|---|
|
|
|
|
 |
 |
 |
نمونه سیم بندی
